Cirkelveekraal die en Systeem voor Bulkmaterialenbehandeling stapelen terugwinnen

Productomschrijving

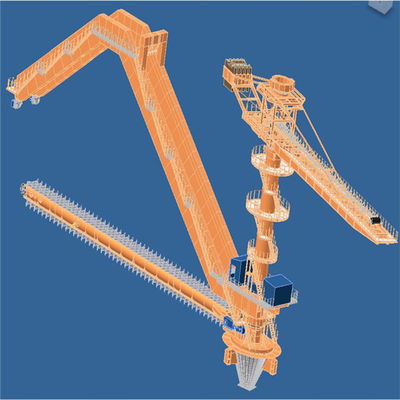

Cirkelveekraal die en systeem voor bulkmaterialenbehandeling stapelen terugwinnen


Inleiding

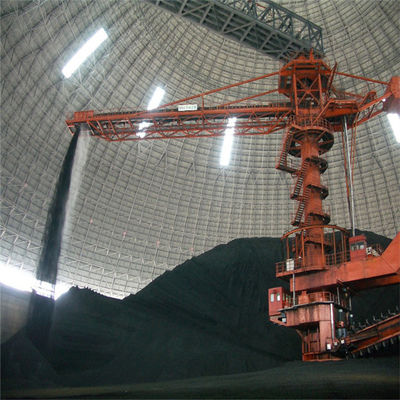

De de cirkelstapelaar en warmtewisselaar van de brugschraper worden hoofdzakelijk gebruikt in bouwmaterialen, steenkool, metallurgie, stroom, haven, en andere industrieën, en aan stapelkalksteen of steenkool en andere bulkmaterialen meestal gebruikt. De cantilever van de stapelaar is uitgerust met een riemtransportband, die door het het netdak van de staalstructuur van de cirkelveekraal van de riemtransportband op de schraag overgaat, en de inputs voltooit ring het kegel stapelen door de riemtransportband op de cantilever van de stapelaar; De warmtewisselaar voltooit het het terugwinnen werk via drie met elkaar verbindend processen: reizend systeem, loevend systeem, en schrapersysteem. De schraperwarmtewisselaar schaaft de materialen in de kegelvultrechter onder de centrale kolom langs de helling van de stapel en de output de materialen door de trillende voeder en de ondergrondse riemtransportband.

















Eigenschap

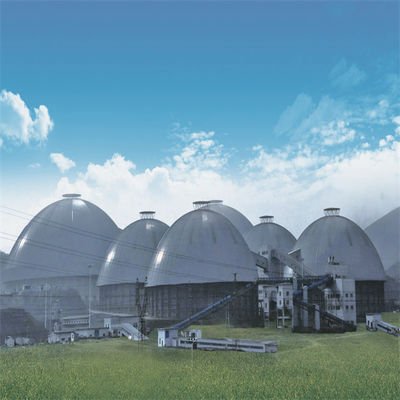

Toepassingen

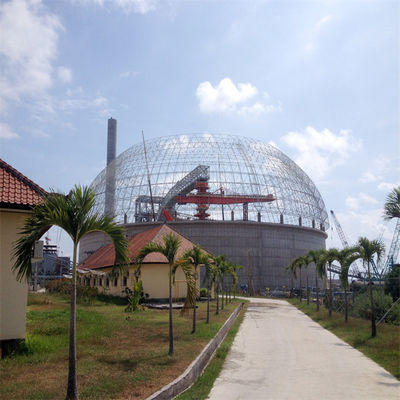

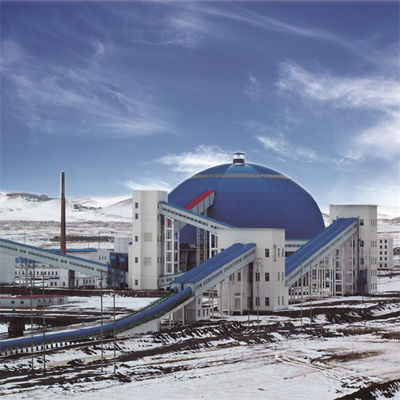

Case1

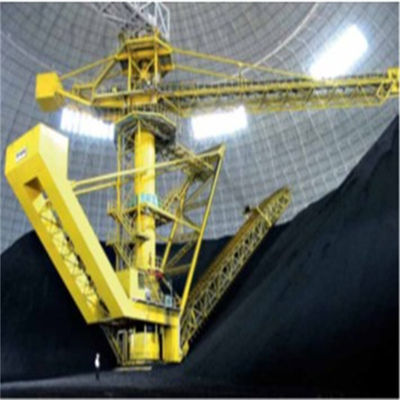

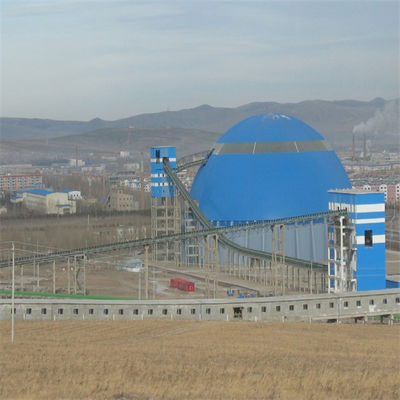

Case2

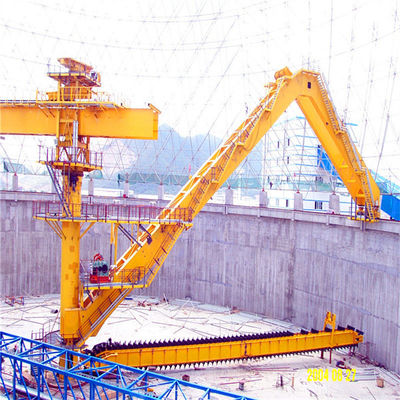

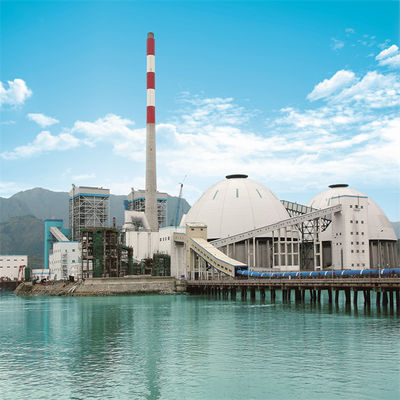

Case3

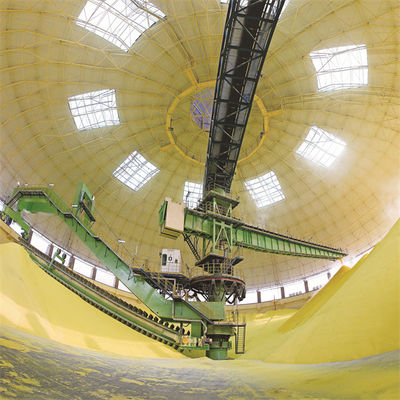

Case4

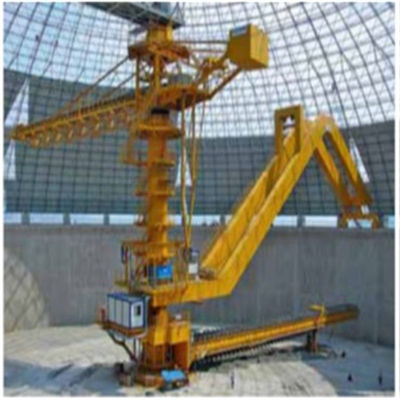

Case5








































Details

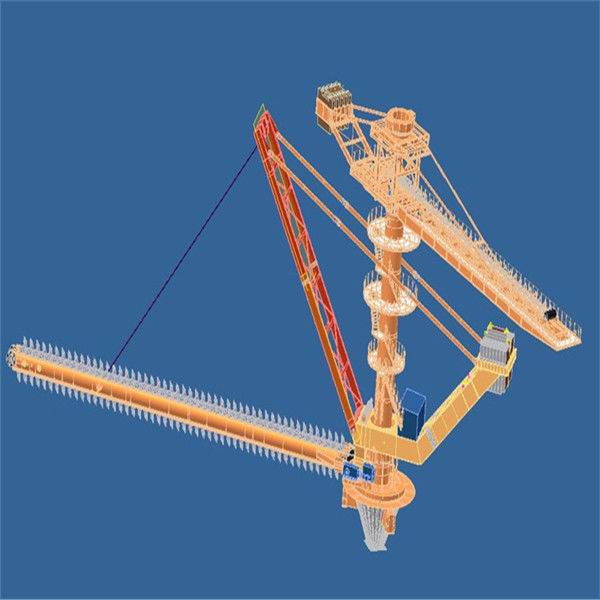

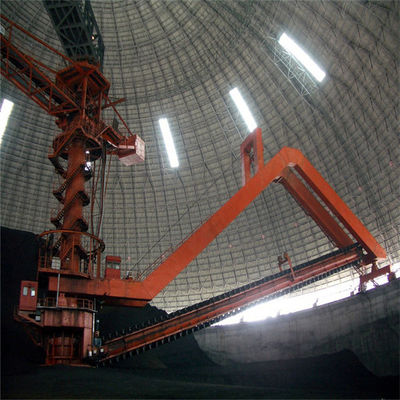

Schraper









































4. Warmtewisselaar die mechanisme loeven:

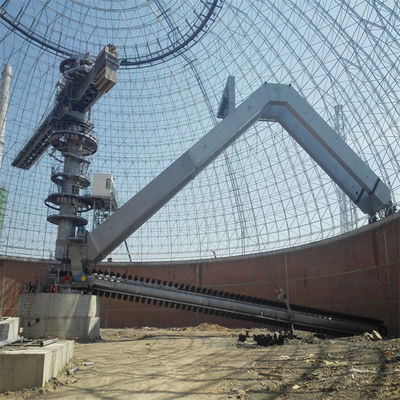

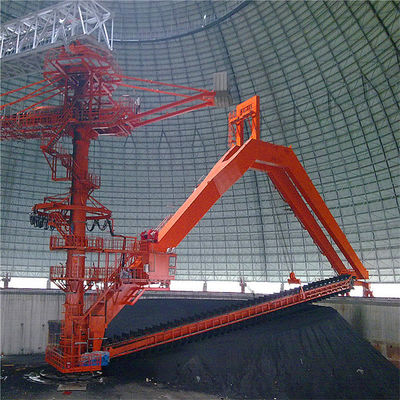

5. Schraperwarmtewisselaar
(1) de schraperwarmtewisselaar keurt een tand om de rolketting te drijven, en toen de rolkettingoverbrengingen goed de terug te winnen schraper. Deze methode heeft grote tractie, kleine lineaire weerstand, en duurzaamheid. Het is het terugwinnen methode het integreren het terugwinnen en een vervoer.
(2) de schraper wordt bevestigd op het dubbele kettingsmechanisme, en de tand wordt gedreven door de motor bij het achtergedeelte voor cirkelbeweging. De schraper schaaft de materialen bij het lagere deel van de stapelaar in de kegelvultrechter bij het lagere deel van de koningskolom.
(3) de schraper keurt de gevouwen plaatstructuur met het door:sturen van neiging aan beide kanten goed, die door staalplaat wordt gelast en voldoende sterkte en stijfheid heeft. Er zijn schavende tanden aan beide kanten van de schraper. Deze structuur kan het materiaal snijden lateraal het effectiefst, en de schraper plakt niet aan het materiaal en heeft geen terugkeer. De van de schraperlichaam en rol ketting wordt verbonden door bouten met hoge weerstand, die voor onderhoud en demontage geschikt zijn. De ketting kan in de ingebouwde ketting en externe ketting volgens de plaatsingspositie van de rol worden verdeeld. Vergeleken met de ingebouwde ketting, heeft de externe ketting de voordelen van met geringe geluidssterkte en onderhoud-vrij
(4) het schraper drijfapparaat is samengesteld uit een motor, een reductiemiddel, een hydraulische koppeling, enz. Het drijfapparaat is schokbestendig en geschikt voor onderhoud. Het drijfapparaat is uitgerust met elektro dubbele veiligheid en overbelast bescherming en is uitgerust met een goed apparaat van de schokabsorptie.
(5) het spannende apparaat van de schraperwarmtewisselaar wordt geplaatst bij de hoofdtand. Het spannende apparaat is het hydraulische spannen, met constante spanning en gemakkelijke verrichting en aanpassing.


9.specification van het wielstapelaar en warmtewisselaar van de brugemmer
