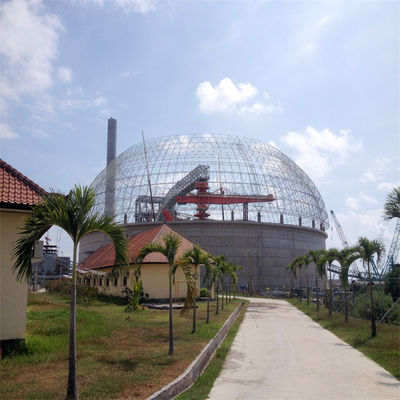

Het stapelen van en het Terugwinnen van Stapelaar en Warmtewisselaar van de Materiaal de de Cirkelveekraal

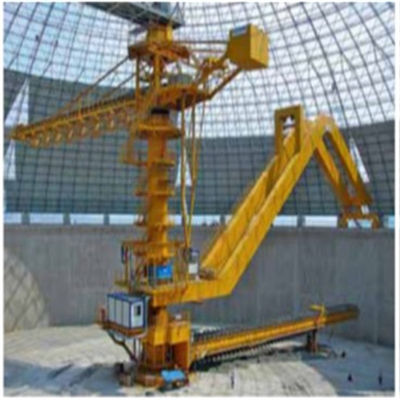

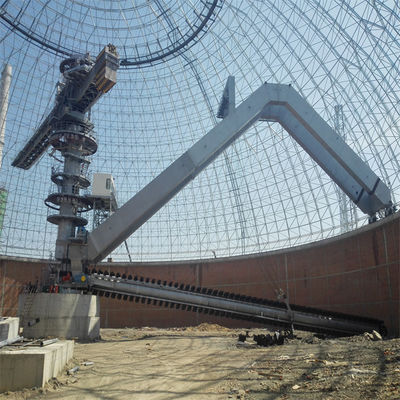

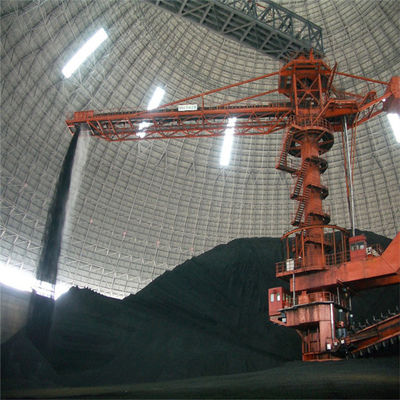

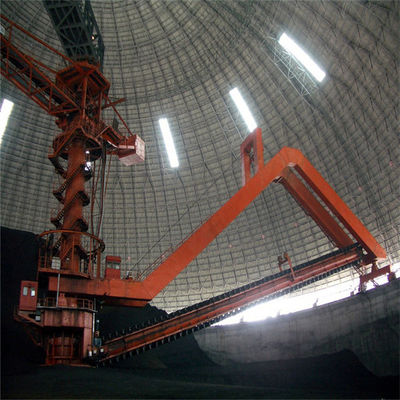

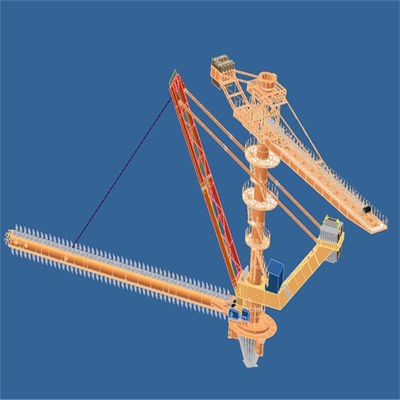

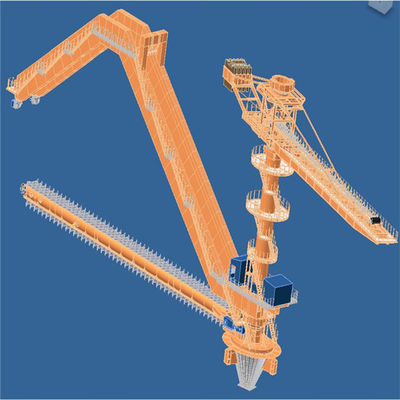

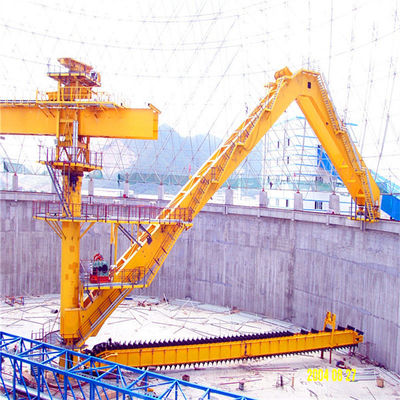

Inleiding van cirkelstapelaar en warmtewisselaar

一, Samenvatting

De de cirkelstapelaar en warmtewisselaar van de brugschraper worden hoofdzakelijk gebruikt in bouwmaterialen, steenkool, metallurgie, stroom, haven en andere industrieën, en aan stapelkalksteen of steenkool en andere bulkmaterialen meestal gebruikt. De cantilever van de stapelaar is uitgerust met een riemtransportband, die door het het netdak van de staalstructuur van de cirkelveekraal van de riemtransportband op de schraag overgaat, en de inputs voltooit ring het kegel stapelen door de riemtransportband op de cantilever van de stapelaar; De warmtewisselaar voltooit het het terugwinnen werk via drie linkingeprocessen: reizend systeem, loevend systeem en schrapersysteem. De schraperwarmtewisselaar schaaft de materialen in de kegelvultrechter onder de centrale kolom langs de helling van de stapel, en output de materialen door de trillende voeder en de ondergrondse riemtransportband.

二, Belangrijkste onderdelen van cirkelstapelaar en warmtewisselaar

1. Het stapelen van staalstructuur, de transportband van de cantileverriem

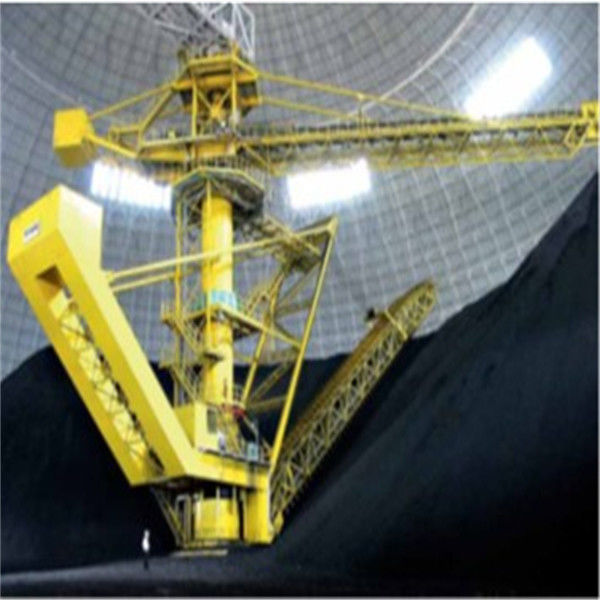

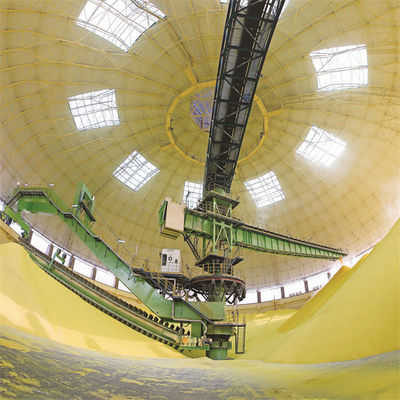

De cantileverstapelaar neemt de centrale kolom aangezien het centrum, één eind de riemtransportband met de structuur van het cantileverstaal is, en het andere eind is de tegengewichtdoos. Het midden die zwenkend deel stapelen wordt verbonden aan de centrale kolom door zwenkende te dragen, en de stapelaar kan roteren door de pignon op de zwenkende bestuurder met het toestel op de centrale kolom in te schakelen. De materialen die de cirkelveekraal ingaan worden leeggemaakt bij het hoofd van de transportband van de cantileverriem en aan de veekraal direct gestapeld. De stapelaar roteert bij een bepaalde hoek voor helling stapelend tot het in een ringvormige stapel wordt gestapeld.

Er zijn twee belangrijke structurele types van cantileverstapelaar, cantilever vast type en cantilever loevend type.

Vergelijking van de twee types van stapelaar:

(1) de voordelen van de vaste stapelaar zijn eenvoudige structuur en lage kosten. Het nadeel is dat wanneer het lagere deel van de stapelaar niet wordt gestapeld of de materiële stapel laag is, het verschil reusachtig is, en het stof in de veekraal is ernstiger (zelfs met nevelsysteem).

(2) de het loeven stapelaar die de hydraulische cilinder gebruiken om de cantilever op te heffen of te verminderen. Zijn voordeel is cantilever kan volgens de het stapelen hoogte op en neer opheffen om de materiële daling te verminderen en stof het vliegen te vermijden. Ook, kan het de hoogte van de centrale kolom verminderen en de kosten drukken. Het nadeel is dat de structuur complexer is.

2.King kolom en zwenkend mechanisme van cirkelstapelaar en warmtewisselaar

(1) de koningskolom van de stapelaarwarmtewisselaar wordt gevestigd in het centrum van de cirkelveekraal. Het is een belangrijke component van de stapelaarwarmtewisselaar. Het niet alleen draagt de lading van de belangrijkste onderdelen en de inputschraag, maar ook is het installatiecentrum van de componenten. Daarom zijn zijn productie en vereisten van het installatieproces zeer hoog. Het wordt van in een cilindrische vorm wordt gerold die en gelast en geassembleerde staalplaat gemaakt. Het gebruiksmodel wordt voorzien van een het stapelen staalstructuur, het rollen dragend voor het het stapelen roterende deel en een kabelbelemmering die diverse materiaalcomponenten aansluiten
(2) de bovenkant van de koningskolom is het het stapelen roterende deel, het bovenste gedeelte waarvan wordt verbonden aan de schraag die van de riemtransportband de cirkelveekraal ingaan door het roterende lager en dient als steunpunt voor de schraaglading, en het lagere deel wordt verbonden aan de middenkolom door het roterende lager.
(3) om het zwenkende dragende apparaat toe te laten om grote verticale kracht, horizontale kracht en het ten val brengen van ogenblik te dragen, wordt het zwenkende type van lagersteun goedgekeurd. Het roterende lager wordt beschermd door een stoflaken. Zijn structuur kan aan de ruwe werkomgeving aanpassen en heeft de functies van stofpreventie, de preventie van de wateronderdompeling, het bijtanken, het schoonmaken en onderhoud.

3.Gantry stapelaar

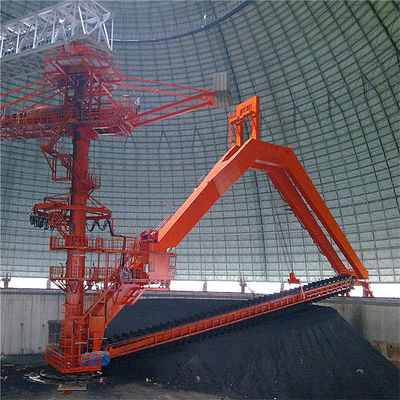

De warmtewisselaar van de brugschraper is hoofdzakelijk samengesteld uit brug, reizend mechanisme, die loevend mechanisme en schraperwarmtewisselaar terugwinnen. De brug is het belangrijkste onderdeel van de omwenteling, het loeven en ladingssteun van de schraperwarmtewisselaar. De schraperwarmtewisselaar wordt geplaatst onder de brug. Het het loeven mechanisme keurt mechanisch kruktype goed, en één eind van de brug wordt verbonden aan de centrale kolom door rollager, wordt het andere eind gesteund op het cirkelspoor op het bovenste gedeelte van de veekraal behoudende muur, en de omwenteling van de warmtewisselaar wordt gedreven door het reizende wiel op het cirkelspoor. De brugwarmtewisselaar heeft een robuuste structuur, en het grootste deel van het gewicht van de brug wordt gedragen door de behoudende muur, die beduidend de spanningsstaat van de centrale kolom verbetert en de verrichting betrouwbaarder maakt.
Het reizende mechanisme is samengesteld uit het drijven van wielgroep, die elektroopsporing en controlesysteem en smeringssysteem reizen. Overwegend de vereisten van bidirectionele beweging van de schommelingsbrug in de ongunstigste omstandigheden, worden twee reizende wielen gebruikt als drijfwielen. De wielreeks wordt mechanisch gedreven door de veranderlijke regelgeving van de frequentiesnelheid. De regelgeving van de Steplesssnelheid van het werk reissnelheid en niet het werk reissnelheid (om normaal en de veilige exploitatie van cirkelstapelaar te verzekeren plaatste de warmtewisselaar, langzame en snelle snelheden respectievelijk volgens de verrichtingsvoorwaarden ter plaatse, d.w.z. het werk reissnelheid en niet het werk reissnelheid). om ervoor te zorgen dat de spanning van de brug redelijk is en de wieldruk van elke wielgroep onder de brug hetzelfde is, is de brug scharnierend met de twee wielgroepen, en elk scharnierpunt keurt door schachttype goed. Bovendien wordt het gezamenlijke lager gebruikt bij de verbinding tussen de brug en de het lopen structuur om ervoor te zorgen dat de brug automatisch aan de verandering van spoor kan aanpassen. De smering van elke het steunen het dragen en scharnierschacht van het reizende mechanisme keurt vet gecentraliseerde smering goed.

4.Reclaimer het loeven van mechanisme:
Het het loeven mechanisme is samengesteld uit het drijven van apparaat, trommelassemblage, dubbele staalkabel en het werpen elektroopsporing en controlesysteem. De het loeven verrichting van schraperwarmtewisselaar wordt voltooid door het het werpen mechanisme, om het doel te bereiken van het gelaagde terugwinnen.
Het het loeven mechanisme het dubbele staalkabel enige winden gebruiken, en het saldomechanisme die worden goedgekeurd bij de kruising van de twee staalkabels om ervoor te zorgen dat de spanning van de linker en juiste staalkabels evenwichtig is en het werk is veiliger.
Het drijfapparaat van het het loeven mechanisme wordt mechanisch door frequentieomzetting en snelheidsregelgeving gedreven de omvangvariatie nauwkeurig om te controleren, om de verandering van het het terugwinnen bedrag te controleren. om de veiligheid en het nauwkeurige en betrouwbare plaatsen van het het werpen mechanisme te verzekeren, keurt het drijfapparaat dubbel remsysteem goed

5.Scraper warmtewisselaar

(1) de schraperwarmtewisselaar keurt een tand om de rolketting te drijven, en toen de rolkettingoverbrengingen goed de terug te winnen schraper. Deze methode heeft grote tractie, kleine lineaire weerstand en duurzaamheid. Het is het terugwinnen methode het integreren het terugwinnen en een vervoer.
(2) de schraper wordt bevestigd op het dubbele kettingsmechanisme, en de tand wordt gedreven door de motor bij het achtergedeelte voor cirkelbeweging. De schraper schaaft de materialen bij het lagere deel van de stapelaar in de kegelvultrechter bij het lagere deel van de koningskolom.
(3) de schraper keurt de gevouwen plaatstructuur met voorwaartse neiging aan beide kanten goed, die door staalplaat wordt gelast en voldoende sterkte en stijfheid heeft. Er zijn schavende tanden aan beide kanten van de schraper. Deze structuur kan het materiaal snijden lateraal het effectiefst, en de schraper plakt niet aan het materiaal en heeft geen terugkeer. De van de schraperlichaam en rol ketting wordt verbonden door bouten met hoge weerstand, die voor onderhoud en demontage geschikt is. De ketting kan in ingebouwde ketting en externe ketting volgens de plaatsingspositie van de rol worden verdeeld. Vergeleken met de ingebouwde ketting, heeft de externe ketting de voordelen van vrije met geringe geluidssterkte en onderhoud
(4) het schraper drijfapparaat is samengesteld uit motor, reductiemiddel, hydraulische koppeling, enz. Het drijfapparaat is schokbestendig en geschikt voor onderhoud. Het drijfapparaat is uitgerust met elektro dubbele veiligheid en overbelast bescherming, en is uitgerust met het goede apparaat van de schokabsorptie.
(5) het spannende apparaat van de schraperwarmtewisselaar wordt geplaatst bij de hoofdtand. Het spannende apparaat is het hydraulische spannen, met constante spanning en gemakkelijke verrichting en aanpassing.

6.Hydraulic systeem

Het hydraulische systeem van stapelaarwarmtewisselaar omvat stapelaar loevend hydraulisch systeem, hoofdzakelijk schraperketting hydraulisch systeem spannen en het handboek die van de riemtransportband hydraulisch systeem spannen
Het het loeven controle hydraulische systeem is samengesteld uit de hoofdeenheid van de pompmotor, de eenheid van de controleklep, oliecilinder, de assemblage van de olietank, hydraulische toebehoren en hydraulische pijpleidingen. De pijpleiding van de het loeven cilinder is uitgerust met een de veiligheidsklep van de pijpleidingsbreuk en een groep van de veiligheidsklep.
Het spannende hydraulische systeem van de cilindercontrole is samengesteld uit de groep van de pompmotor, de groep van de controleklep, accumulator, oliecilinder, de assemblage van de olietank, hydraulische toebehoren en hydraulische pijpleidingen. De spanning van de spannende cilinder kan door de overeenkomstige druk worden aangepast die klep verminderen.

7. Smeringssysteem

Het gecentraliseerde smeringssysteem van stapelaarwarmtewisselaar is samengesteld uit stapelaarmechanisme, warmtewisselaarmechanisme, schraper die tandmechanisme (ingebouwde ketting) vervoeren en open toestelmechanisme.
Smerende punten van het het stapelen mechanisme: hogere en lagere zwenkende grote lagers, de scharnierpunten van de oliecilinder, stapelend de punten van de wapenscharnier en trommellagers. Smeringsmethode: automatische dubbele lijn/progressief hybride gecentraliseerd smeringssysteem, met PLC controle.
Smeringspunten van het terugwinnen van mechanisme: lager roterend groot lager, die katrolblok van het terugwinnen van wapen loeven, die mechanisme, enz. reizen.
Smeringsmethode: automatische dubbele lijn/progressief hybride gecentraliseerd smeringssysteem, met PLC controle.
Het systeem die van de olie dalende smering van schraper tand vervoeren bestaat uit olietank, vloeibare niveauschakelaar, elektromagnetische schakelaar, olie het dalen regelende klep en pijpleidingstoebehoren, die hoofdzakelijk de oliesmering van schraper realiseren die ketting aan beide kanten vervoeren.
Smeringsmethode: automatische olie het druipen smering, regelbaar olie het druipen bedrag, en PLC controle
De roterende open wijze van de toestelsmering: de automatische olie het druipen smering, en het smeringsbedrag worden gecontroleerd door PLC.

8.Water nevelstof gecontroleerd systeem

Het gecontroleerde systeem van de waternevel stof op de stapelaarwarmtewisselaar is samengesteld uit aanjaagpomp, pijpleiding, filter, handklep, elektrische klep, controleklep, automatische afvoerkanaalklep, drukmaat, debietmeter, waterspiegelmaat en de groep van de nevelpijp.
De positie en de functie van pijpgroep zijn als volgt:
Rond buiten de lagere vultrechter bij het hoofd van het wapen die riemtransportband, het de nevelswater stapelen van de pijpgroep om een gordijn van het parapluwater te vormen die het stof te controleren door in de nevel wordt geproduceerd te stapelen.
2) Het materiële ontvangen van de cantilever die riemtransportband stapelen is ingesloten in de gidshelling. Nevelwater op de pijpgroep om het stof in de gesloten gidshelling te controleren.
3) Hulpnevelsysteem: het is hoofdzakelijk samengesteld uit twee verre spuitbussen, die bij de centrale kolom van de stapelaarwarmtewisselaar geïnstalleerd zijn. Het hoofd van het hulpstapelaarwapen kan het stof in de veekraal effectief onderdrukken.

9.specification van het wielstapelaar en warmtewisselaar van de brugemmer
