600tph de Stapelaar en de Warmtewisselaar van de capaciteitsveekraal voor Bulkmateriaal

600tph de stapelaar en de warmtewisselaar van de capaciteitsveekraal voor bulk en materiaal die stapelen terugwinnen

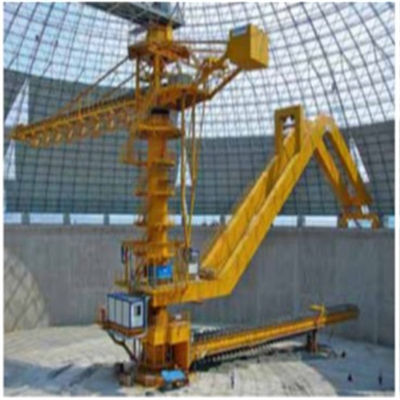

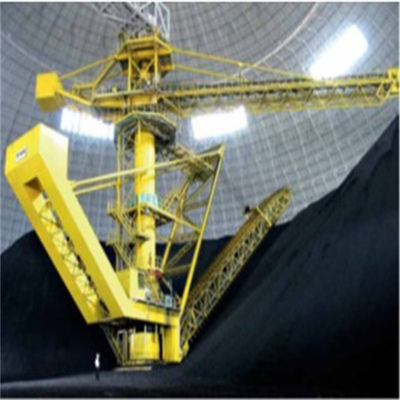

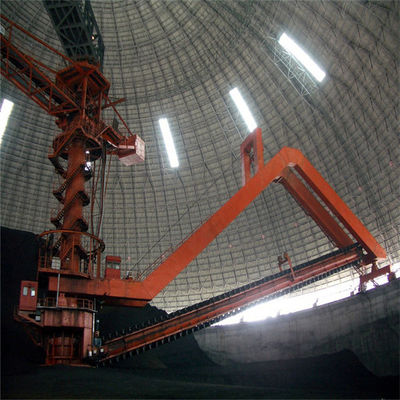

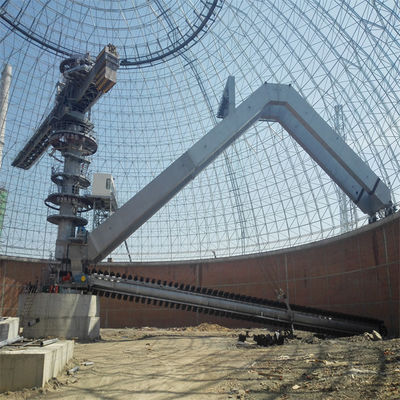

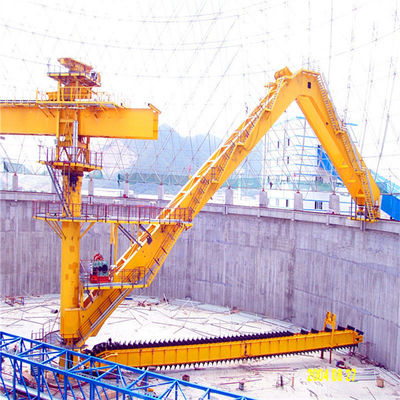

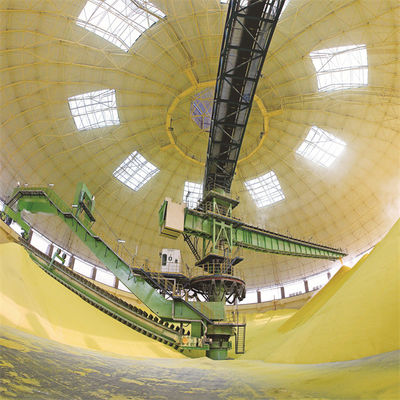

De de cirkelstapelaar en warmtewisselaar van de brugschraper worden hoofdzakelijk gebruikt in bouwmaterialen, steenkool, metallurgie, stroom, haven, en andere industrieën, en aan stapelkalksteen of steenkool en andere bulkmaterialen meestal gebruikt. De cantilever van de stapelaar is uitgerust met een riemtransportband, die door het het netdak van de staalstructuur van de cirkelveekraal van de riemtransportband op de schraag overgaat, en de inputs voltooit ring het kegel stapelen door de riemtransportband op de cantilever van de stapelaar; De warmtewisselaar voltooit het het terugwinnen werk via drie met elkaar verbindend processen: reizend systeem, loevend systeem, en schrapersysteem. De schraperwarmtewisselaar schaaft de materialen in de kegelvultrechter onder de centrale kolom langs de helling van de stapel en de output de materialen door de trillende voeder en de ondergrondse riemtransportband.

Eigenschap

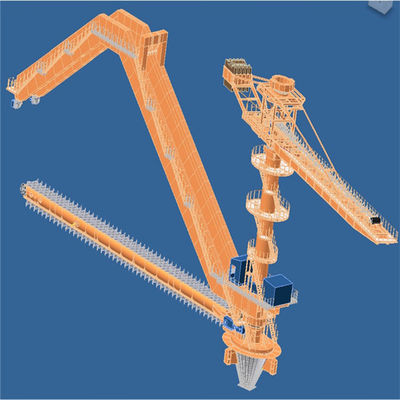

Belangrijkste onderdelen van cirkelstapelaar en warmtewisselaar

1. Het stapelen van staalstructuur, de transportband van de cantileverriem

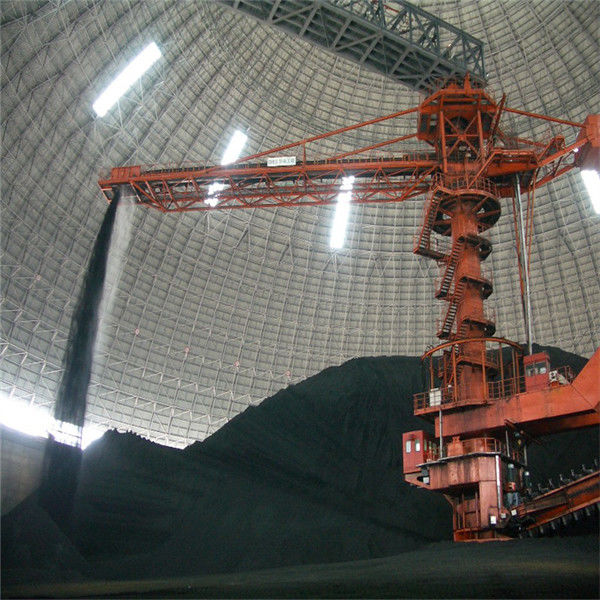

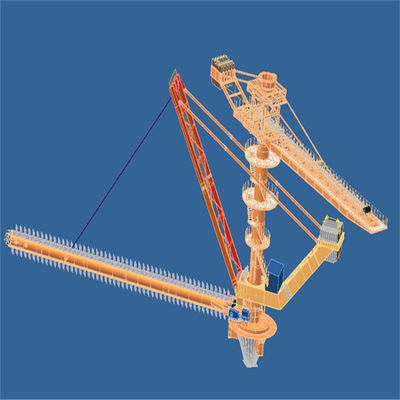

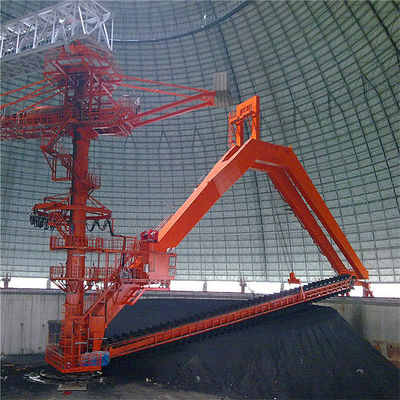

De cantileverstapelaar neemt de centrale kolom aangezien het centrum, één eind de riemtransportband met de structuur van het cantileverstaal is, en het andere eind is de tegengewichtdoos. Het midden die zwenkend deel stapelen wordt verbonden aan de centrale kolom door zwenkende te dragen, en de stapelaar kan roteren door de pignon op de zwenkende bestuurder met het toestel op de centrale kolom in te schakelen. De materialen die de cirkelveekraal ingaan worden leeggemaakt bij het hoofd van de transportband van de cantileverriem en aan de veekraal direct gestapeld. De stapelaar roteert bij een bepaalde hoek voor helling stapelend tot het in een ringvormige stapel wordt gestapeld.

Er zijn twee belangrijke structurele types van cantileverstapelaar, cantilever vast type en cantilever loevend type.

Vergelijking van de twee types van stapelaars:

(1) de voordelen van de vaste stapelaar zijn eenvoudige structuur en lage kosten. Het nadeel is dat wanneer het lagere deel van de stapelaar niet wordt gestapeld of de materiële stapel laag is, het verschil reusachtig is, en het stof in de veekraal is ernstiger (zelfs met een nevelsysteem).

(2) de het loeven stapelaar gebruikt de hydraulische cilinder om de cantilever op te heffen of te verminderen. Zijn voordeel is cantilever kan volgens de het stapelen hoogte op en neer opheffen om de materiële daling te verminderen en stof het vliegen te vermijden. Ook, kan het de hoogte van de centrale kolom verminderen en de kosten drukken. Het nadeel is dat de structuur complexer is.

2. Koningskolom en zwenkend mechanisme van cirkelstapelaar en warmtewisselaar

(1) de koningskolom van de stapelaarwarmtewisselaar wordt gevestigd in het centrum van de cirkelveekraal. Het is een belangrijke component van de stapelaarwarmtewisselaar. Het niet alleen draagt de lading van de belangrijkste onderdelen en de inputschraag maar ook is het installatiecentrum van de componenten. Daarom zijn zijn productie en vereisten van het installatieproces zeer hoog. Het wordt van in een cilindrische vorm wordt gerold die en gelast en geassembleerde staalplaat gemaakt. Het gebruiksmodel wordt voorzien van een het stapelen staalstructuur, het rollen dragend voor het het stapelen roterende deel, en een kabelbelemmering die diverse materiaalcomponenten aansluiten
(2) de bovenkant van de koningskolom is het het stapelen roterende deel, het bovenste gedeelte waarvan wordt verbonden aan de schraag die van de riemtransportband de cirkelveekraal ingaan door het roterende lager en dient als steunpunt voor de schraaglading, en het lagere deel wordt verbonden aan de middenkolom door het roterende lager.
(3) om het zwenkende dragende apparaat toe te laten om grote verticale kracht, horizontale kracht, en het ten val brengen van ogenblik te dragen, wordt het zwenkende type van lagersteun goedgekeurd. Het roterende lager wordt beschermd door een stoflaken. Zijn structuur kan aan de ruwe werkomgeving aanpassen en heeft de functies van stofpreventie, de preventie van de wateronderdompeling, het bijtanken, het schoonmaken, en onderhoud.
