Cirkelveekraal die en Systeem voor Met kolen gestookte Elektrische centrale stapelen terugwinnen

Productomschrijving

Cirkelveekraal die en systeem voor met kolen gestookte elektrische centrale stapelen terugwinnen



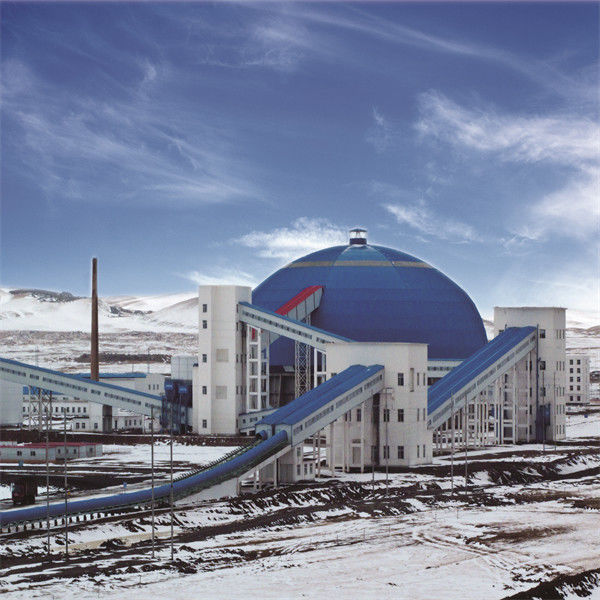

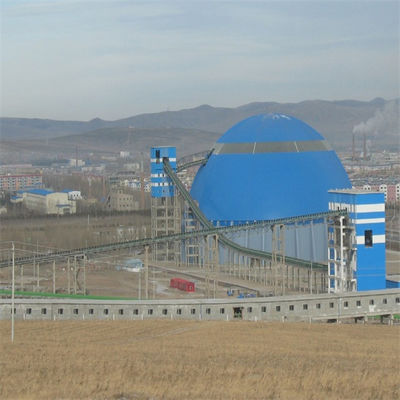

Inleiding

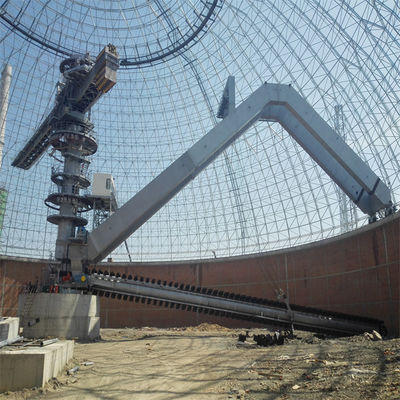

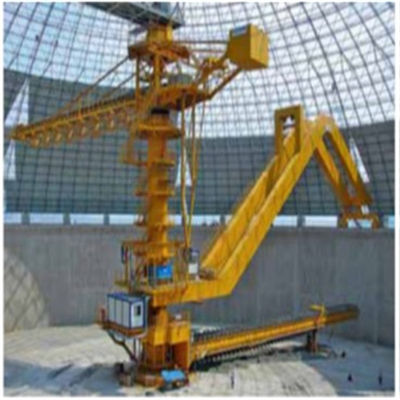

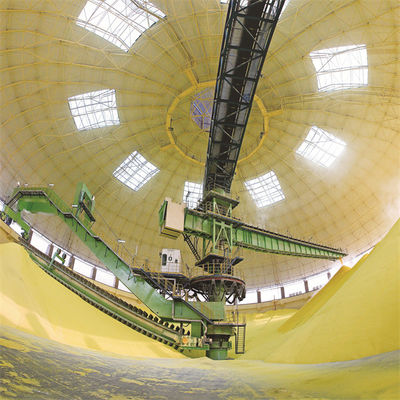

De de cirkelstapelaar en warmtewisselaar van de brugschraper worden hoofdzakelijk gebruikt in bouwmaterialen, steenkool, metallurgie, stroom, haven, en andere industrieën, en aan stapelkalksteen of steenkool en andere bulkmaterialen meestal gebruikt. De cantilever van de stapelaar is uitgerust met een riemtransportband, die door het het netdak van de staalstructuur van de cirkelveekraal van de riemtransportband op de schraag overgaat, en de inputs voltooit ring het kegel stapelen door de riemtransportband op de cantilever van de stapelaar; De warmtewisselaar voltooit het het terugwinnen werk via drie met elkaar verbindend processen: reizend systeem, loevend systeem, en schrapersysteem. De schraperwarmtewisselaar schaaft de materialen in de kegelvultrechter onder de centrale kolom langs de helling van de stapel en de output de materialen door de trillende voeder en de ondergrondse riemtransportband.































Eigenschap



project	het stapelen van en het terugwinnen van materiaal
het schilderen	HEMPEL
kleur	door gebruiker
capaciteit	1800 t/h
karakter	op zwaar werk berekend
voordeel	laag onderhoud
voordeel	lage kosten
toepassing	steenkool behandeling

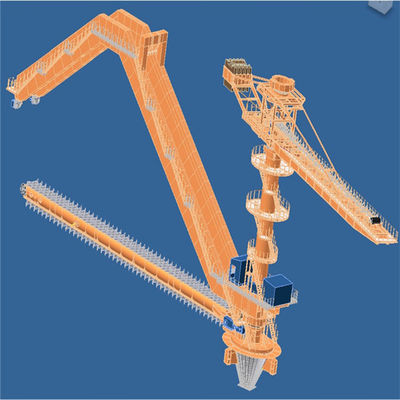

Belangrijkste onderdelen van cirkelstapelaar en warmtewisselaar



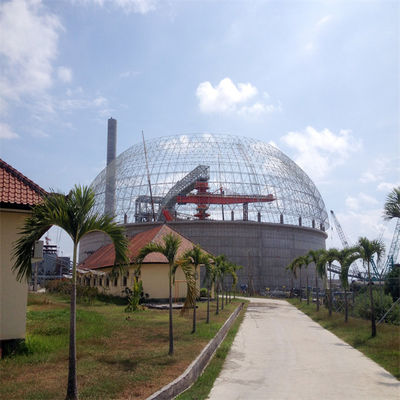

1. Het stapelen van staalstructuur, de transportband van de cantileverriem

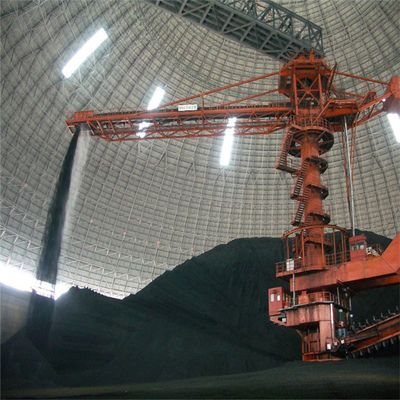

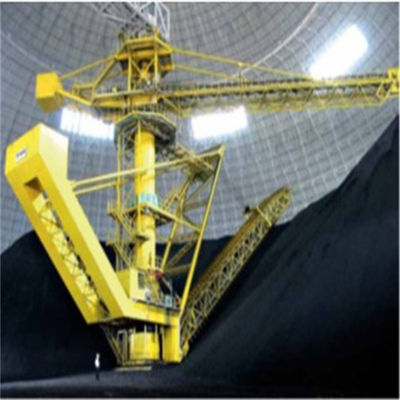

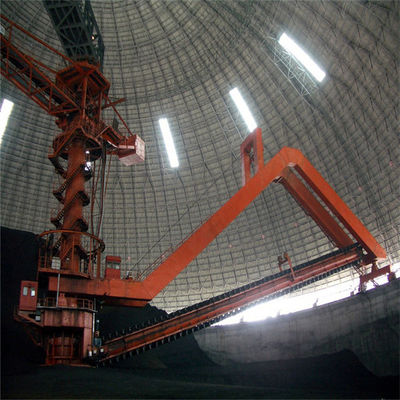

De cantileverstapelaar neemt de centrale kolom aangezien het centrum, één eind de riemtransportband met de structuur van het cantileverstaal is, en het andere eind is de tegengewichtdoos. Het midden die zwenkend deel stapelen wordt verbonden aan de centrale kolom door zwenkende te dragen, en de stapelaar kan roteren door de pignon op de zwenkende bestuurder met het toestel op de centrale kolom in te schakelen. De materialen die de cirkelveekraal ingaan worden leeggemaakt bij het hoofd van de transportband van de cantileverriem en aan de veekraal direct gestapeld. De stapelaar roteert bij een bepaalde hoek voor helling stapelend tot het in een ringvormige stapel wordt gestapeld.

Er zijn twee belangrijke structurele types van cantileverstapelaar, cantilever vast type en cantilever loevend type.

Vergelijking van de twee types van stapelaars:

(1) de voordelen van de vaste stapelaar zijn eenvoudige structuur en lage kosten. Het nadeel is dat wanneer het lagere deel van de stapelaar niet wordt gestapeld of de materiële stapel laag is, het verschil reusachtig is, en het stof in de veekraal is ernstiger (zelfs met een nevelsysteem).

(2) de het loeven stapelaar gebruikt de hydraulische cilinder om de cantilever op te heffen of te verminderen. Zijn voordeel is cantilever kan volgens de het stapelen hoogte op en neer opheffen om de materiële daling te verminderen en stof het vliegen te vermijden. Ook, kan het de hoogte van de centrale kolom verminderen en de kosten drukken. Het nadeel is dat de structuur complexer is.



























































2. Koningskolom en zwenkend mechanisme van cirkelstapelaar en warmtewisselaar



(1) de koningskolom van de stapelaarwarmtewisselaar wordt gevestigd in het centrum van de cirkelveekraal. Het is een belangrijke component van de stapelaarwarmtewisselaar. Het niet alleen draagt de lading van de belangrijkste onderdelen en de inputschraag maar ook is het installatiecentrum van de componenten. Daarom zijn zijn productie en vereisten van het installatieproces zeer hoog. Het wordt van in een cilindrische vorm wordt gerold die en gelast en geassembleerde staalplaat gemaakt. Het gebruiksmodel wordt voorzien van een het stapelen staalstructuur, het rollen dragend voor het het stapelen roterende deel, en een kabelbelemmering die diverse materiaalcomponenten aansluiten
(2) de bovenkant van de koningskolom is het het stapelen roterende deel, het bovenste gedeelte waarvan wordt verbonden aan de schraag die van de riemtransportband de cirkelveekraal ingaan door het roterende lager en dient als steunpunt voor de schraaglading, en het lagere deel wordt verbonden aan de middenkolom door het roterende lager.
(3) om het zwenkende dragende apparaat toe te laten om grote verticale kracht, horizontale kracht, en het ten val brengen van ogenblik te dragen, wordt het zwenkende type van lagersteun goedgekeurd. Het roterende lager wordt beschermd door een stoflaken. Zijn structuur kan aan de ruwe werkomgeving aanpassen en heeft de functies van stofpreventie, de preventie van de wateronderdompeling, het bijtanken, het schoonmaken, en onderhoud.

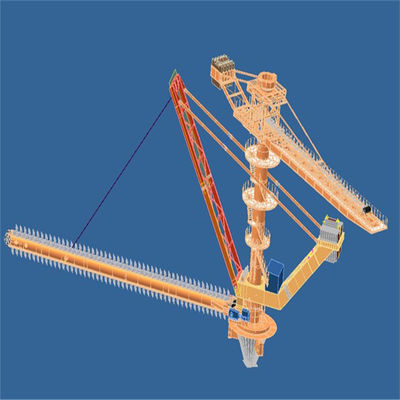

3. Warmtewisselaar die mechanisme loeven:
Het het loeven mechanisme is samengesteld uit een drijfapparaat, een trommelassemblage, een dubbele staalkabel, en het werpen elektroopsporings en controlesysteem. De het loeven verrichting van de schraperwarmtewisselaar wordt voltooid door het het werpen mechanisme, om het doel te bereiken van het gelaagde terugwinnen.
Het het loeven mechanisme gebruikt het dubbele staalkabel enige winden, en het saldomechanisme wordt goedgekeurd bij de kruising van de twee staalkabels om ervoor te zorgen dat de spanning van de linker en juiste staalkabels evenwichtig is en het werk is veiliger.
Het drijfapparaat van het het loeven mechanisme wordt mechanisch door frequentieomzetting en snelheidsregelgeving gedreven de omvangvariatie nauwkeurig om te controleren, om de verandering van het het terugwinnen bedrag te controleren. Om de veiligheid en het nauwkeurige en betrouwbare plaatsen van het het werpen mechanisme te verzekeren, keurt het drijfapparaat een dubbel remsysteem goed



4. Hydraulisch systeem

Het hydraulische systeem van stapelaarwarmtewisselaar omvat stapelaar loevend hydraulisch systeem, hoofdzakelijk schraperketting hydraulisch systeem spannen, en het handboek die van de riemtransportband hydraulisch systeem spannen
Het het loeven controle hydraulische systeem is samengesteld uit een een een hoofdeenheid van de pompmotor, eenheid van de controleklep, een oliecilinder, assemblage van de olietank, hydraulische toebehoren, en hydraulische pijpleidingen. De pijpleiding van de het loeven cilinder is uitgerust met een de veiligheidsklep van de pijpleidingsbreuk en een groep van de veiligheidsklep.
Het spannende hydraulische systeem van de cilindercontrole is samengesteld uit een een een groep van de pompmotor, groep van de controleklep, een accumulator, een oliecilinder, assemblage van de olietank, hydraulische toebehoren, en hydraulische pijpleidingen. De spanning van de spannende cilinder kan door de overeenkomstige pressure-reducing klep worden aangepast.



5. Smeringssysteem

Het gecentraliseerde smeringssysteem van stapelaarwarmtewisselaar is samengesteld uit stapelaarmechanisme, warmtewisselaarmechanisme, schraper die tandmechanisme (ingebouwde ketting) vervoeren, en open-toestelmechanisme.
Smerende punten van het het stapelen mechanisme: hogere en lagere zwenkende grote lagers, de scharnierpunten van de oliecilinder, stapelend de punten van de wapenscharnier, en trommellagers. Smeringsmethode: automatische dubbele lijn/progressief hybride gecentraliseerd smeringssysteem, met PLC controle.
Smeringspunten van het terugwinnen van mechanisme: lager roterend groot lager, die katrolblok van het terugwinnen van wapen loeven, die mechanisme, enz. reizen.
Smeringsmethode: automatische dubbele lijn/progressief hybride gecentraliseerd smeringssysteem, met PLC controle.
Het systeem die van de olie dalende smering van schraper tand vervoeren bestaat uit de olietank, de vloeibare niveauschakelaar, de elektromagnetische schakelaar, olie het dalen de regelende klep, en pijpleidingstoebehoren, die hoofdzakelijk de oliesmering van schraper realiseren die ketting aan beide kanten vervoeren.
Smeringsmethode: automatische olie het druipen smering, regelbaar olie het druipen bedrag, en PLC controle
De roterende open wijze van de toestelsmering: de automatische olie het druipen smering, en het smeringsbedrag worden gecontroleerd door PLC.

















































































6. Het gecontroleerde systeem van de waternevel stof

Het gecontroleerde systeem van de waternevel stof op de stapelaarwarmtewisselaar is samengesteld uit een een aanjaagpomp, een pijpleiding, een filter, een handklep, een elektrische klep, een controleklep, een automatische afvoerkanaalklep, een drukmaat, een debietmeter, een waterspiegelmaat, en groep van de nevelpijp.
De positie en de functie van de pijpgroep zijn als volgt:
Rond buiten de lagere vultrechter bij het hoofd van het wapen die riemtransportband, het de nevelswater stapelen van de pijpgroep om een gordijn van het parapluwater te vormen die het stof te controleren door in de nevel wordt geproduceerd te stapelen.
2) Het materiële ontvangen van de cantilever die riemtransportband stapelen is ingesloten in de gidshelling. Nevelwater op de pijpgroep om het stof in de gesloten gidshelling te controleren.
3) Hulpnevelsysteem: het is hoofdzakelijk samengesteld uit twee verre spuitbussen, die bij de centrale kolom van de stapelaarwarmtewisselaar geïnstalleerd zijn. Het hoofd van het hulpstapelaarwapen kan het stof in de veekraal effectief onderdrukken.
