 |
Grote Gesmede Wielen voor Trein Crane Shore Bridge Traveling Mechanism
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | SSI |
| Certificering: | manufacture certificate |
| Modelnummer: | SSI-m |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1T |
|---|---|
| Prijs: | US $2500-6000/ T |
| Verpakking Details: | Houten geval of naakt |
| Levertijd: | 2 -4months na ontvangstbewijs van vooruitbetaling |
| Betalingscondities: | T/T |
| Levering vermogen: | 20000piece/year |
|
Gedetailleerde informatie |
|||
| Materiaal: | kwaliteitsstaal | Thermische behandeling: | Het doven en het aanmaken + het doven |
|---|---|---|---|
| Karakter: | Duurzaam | Voordeel: | Hoge Prestaties |
| voordeel: | lage kosten | Product: | Staalwiel |
| Hoog licht: | Staalwielen voor op zwaar werk berekende machines,Crane Steel Wheels Machining,Het hoge Nauwkeurige Gesmede Staalwiel Machinaal bewerken |
||
Productomschrijving

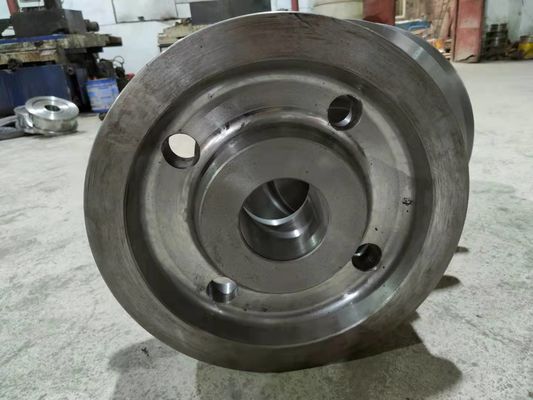

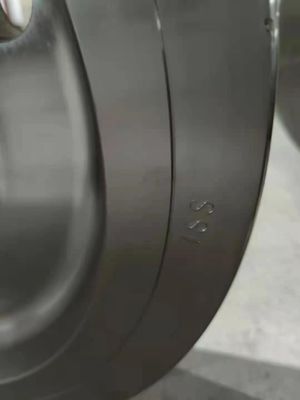

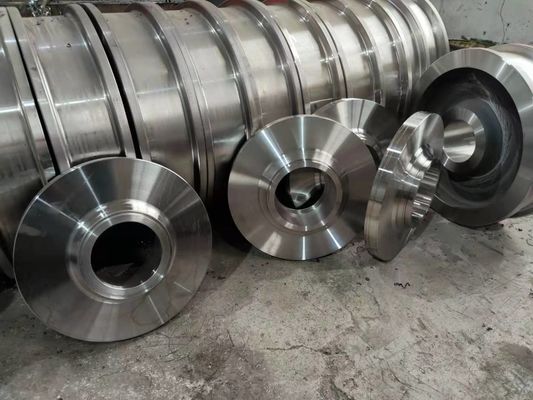

Grote Gesmede Wielen zoals Treinwielen, Crane Wheels, de Wielen van de Kustbrug, enz.
1. Het materiaal is CL60, en zijn het smelten chemische samenstelling zal aan de bepalingen van TB/t2817 voldoen. De thermische behandelingsstatus van wielen is algemene dovende en aanmakende behandeling na smeedstuk, en het loopvlak en de rand worden gedoofd + aangemaakt. Het partijprincipe is wielen met hetzelfde het smelten ovenaantal, hetzelfde model en dezelfde thermische behandelingsstatus. De hardheidswaarde van loopvlak en randoppervlakte wordt vereist om 300 ~ 380hb te zijn, wordt de hardheid verdeeld in stappen, en de hardheid bij 20mm onder het loopvlak is niet minder dan 260hb. Na thermische behandeling, zal de oppervlaktehardheid van elk wiel uniform getest worden op drie punten op het loopvlak om aan de tekeningsvereisten te voldoen dat door beide partijen worden bevestigd.
2. om de productkwaliteit te verzekeren, zal 100% ut NDT voor het gehele wiel worden geleid, en 100%-de inspectie van MT zal voor het de wielloopvlak en rand worden geleid. De methode van de gebrekopsporing en de resultaten zullen klasse II kwaliteitsvereisten van JB/t5000.15-2007 ontmoeten.
Lijst 1
| het uitrekken zich | aanval | |||
|
ReH (N/mm2) |
Rm (N/mm2) |
5 (%) |
Z (%) |
KU2 (J) (+20℃, groef depth2mm) |
| ≥550 | ≥950 | ≥16 | ≥35 | Gemiddelde value≥16 |
| De normale temperatuur trekspecimens met d0 = 10mm en l0 = 50mm zullen worden gebruikt | Het U-vormige 2mm specimen van het de temperatuureffect van de groefdiepte normale wordt goedgekeurd | |||
| Testmethode GB/T 228 | Testmethode GB/T 229 | |||
| Opnemingstype | Fijn systeem | Ruw systeem |
| A | ≤2.5 | ≤1.5 |
| B | ≤3.0 | ≤2.0 |
| C | ≤2.5 | ≤2.0 |
| D | ≤2.5 | ≤2.0 |
| A+B+C+D | ≤5.5 | |
