 |
Gesmeed Staal Groot Deel die het Op zwaar werk berekende het Wiel van het Gidsstaal Machinaal bewerken machinaal bewerken
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | SSI |
| Certificering: | manufacture certificate |
| Modelnummer: | aangepast |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | $ 100-2000 |
| Verpakking Details: | Houten geval of naakt |
| Levertijd: | 2 maanden na ontvangstbewijs van vooruitbetaling |
| Betalingscondities: | T/T |
| Levering vermogen: | 20000 reeksen/jaar |
|
Gedetailleerde informatie |
|||
| Materiaal: | gesmeed staal | NDT: | MT |
|---|---|---|---|
| price: | low cost | kenmerk: | slijtageweerstand |
| Voordeel: | Hoge Prestaties | Product: | Staalwiel |
| Hoog licht: | Het gesmede Staalwiel Machinaal bewerken,Het grote het Staalwiel van de Deelgids Machinaal bewerken,Het op zwaar werk berekende Gidswiel Machinaal bewerken |
||
Productomschrijving

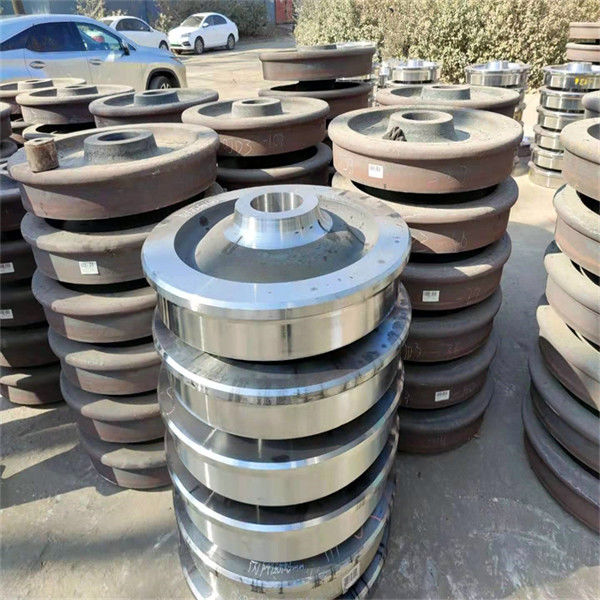

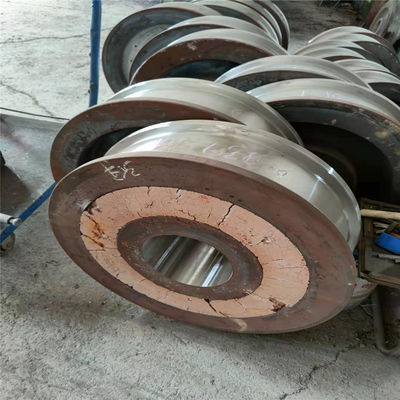

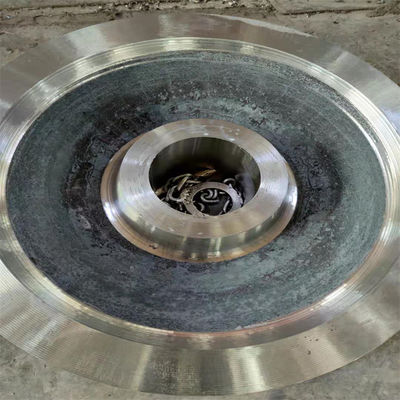

Staalwiel, Gidswiel, Wielen en het Op zwaar werk berekende Staalwielen Machinaal bewerken
1. Het materiaal is CL60, en zijn het smelten chemische samenstelling zal aan de bepalingen van TB/t2817 voldoen. De thermische behandelingsstatus van wielen is algemene dovende en aanmakende behandeling na smeedstuk, en het loopvlak en de rand worden gedoofd + aangemaakt. Het partijprincipe is wielen met hetzelfde het smelten ovenaantal, hetzelfde model en dezelfde thermische behandelingsstatus. De hardheidswaarde van loopvlak en randoppervlakte wordt vereist om 300 ~ 380hb te zijn, wordt de hardheid verdeeld in stappen, en de hardheid bij 20mm onder het loopvlak is niet minder dan 260hb. Na thermische behandeling, zal de oppervlaktehardheid van elk wiel uniform getest worden op drie punten op het loopvlak om aan de tekeningsvereisten te voldoen dat door beide partijen worden bevestigd.
2. De wielen worden vereist om smeedstukken te zijn, die aan de overeenkomstige vereisten van JB/t5000.8-2007 zullen voldoen, en de kwaliteitsrang van smeedstukken is klasse III. Smeedstukken van oppervlaktetekorten, zoals barsten, inkepingen, verbindingen en een andere tekorten vrij zal zijn die productkwaliteit kunnen beïnvloeden.
3. Het wiel zal van barsten vrij zijn, zullen het loopvlak en de rand vrij van tekorten zijn die de de dienstprestaties beïnvloeden, en de tekorten zullen niet hersteld worden door lassen.
4. om de productkwaliteit te verzekeren, zal 100% ut NDT voor het gehele wiel worden geleid, en 100%-de inspectie van MT zal voor het de wielloopvlak en rand worden geleid. De methode van de gebrekopsporing en de resultaten zullen klasse II kwaliteitsvereisten van JB/t5000.15-2007 ontmoeten.
5. De prestatietest van de bar van de grondstoffentest zal voor elke oven van grondstoffen worden geleid, en de testresultaten zullen aan de bepalingen in Lijst 1 voldoen.
Lijst 1
| het uitrekken zich | aanval | |||
|
ReH (N/mm2) |
Rm (N/mm2) |
5 (%) |
Z (%) |
KU2 (J) (+20℃, groef depth2mm) |
| ≥550 | ≥950 | ≥16 | ≥35 | Gemiddelde value≥16 |
| De normale temperatuur trekspecimens met d0 = 10mm en l0 = 50mm zullen worden gebruikt | Het U-vormige 2mm specimen van het de temperatuureffect van de groefdiepte normale wordt goedgekeurd | |||
| Testmethode GB/T 228 | Testmethode GB/T 229 | |||
| Opnemingstype | Fijn systeem | Ruw systeem |
| A | ≤2.5 | ≤1.5 |
| B | ≤3.0 | ≤2.0 |
| C | ≤2.5 | ≤2.0 |
| D | ≤2.5 | ≤2.0 |
| A+B+C+D | ≤5.5 | |
